Badheizkörper anschließen lassen: Anschlussarten, Ablauf, Kosten

Bevor Sie einen Badheizkörper anschließen oder einbauen lassen, lohnt ein Blick unter den Heizkörper: Die Anschlüsse zeigen, welche Armatur passt.

Welche Anschlussarten gibt es beim Badheizkörper?

Welche Art der Badheizkörper-Anschlüsse Sie haben, sehen Sie an den Rohren oder Kabeln unten am Heizkörper.

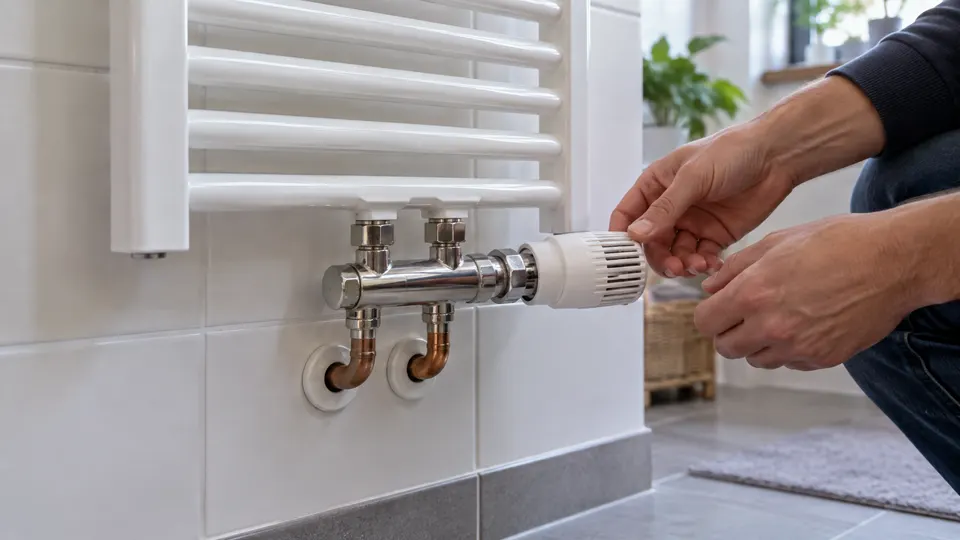

Mittelanschluss: 50 mm mit Hahnblock

Ein Mittelanschluss ist ein Anschluss unten in der Mitte des Heizkörpers, bei dem Vor- und Rücklauf mit 50 mm Mittenabstand nebeneinander liegen. Laut IMI Heimeier ist er der häufigste Anschluss bei Badheizkörpern. Ein Badheizkörper mit Mittelanschluss wird über einen Hahnblock angeschlossen. Das ist eine kompakte Armatur mit Thermostatventil und absperrbarem Rücklauf.

Den Hahnblock gibt es in Eckform für Rohre aus der Wand und in Durchgangsform für Rohre aus dem Boden. Der IMI Multilux 4 zum Beispiel hat heizkörperseitig ein Gewinde R 1/2 oder G 3/4 und gleicht dort ±1,0 mm aus. Rohrseitig hat er ein Außengewinde G 3/4 mit Eurokonus.

Eurokonus ist eine genormte Kegelform (DIN EN 16313), auf die eine Klemmverschraubung für Kupfer-, Präzisionsstahl- oder Verbundrohr passt. Für den Handtuchheizkörper mit Mittelanschluss gilt dasselbe.

Seitenanschluss: links, rechts oder beidseitig

Ein Seitenanschluss ist ein Anschluss an einem oder beiden Sammelrohren, also an den senkrechten Seitenholmen des Heizkörpers. Beim Badheizkörper-Seitenanschluss kommen drei Bauarten vor:

• Anschluss unten rechts und links: je ein Anschluss pro Seite, der Abstand hängt vom Modell ab.
• Beide unten an einem Sammelrohr: Beispiel Kermi Diveo mit 50 mm Nabenabstand.
• Beide übereinander in einem Sammelrohr: Beispiel Kermi Basic-D mit 500 oder 900 mm, passend zu alten DIN-Radiatoren.

Der Nabenabstand ist der Abstand von der Mitte des einen Anschlusses zur Mitte des anderen. Bei Einzelventilen sitzt das Thermostatventil im Regelfall am Vorlauf, die Rücklaufverschraubung am Rücklauf (IMI Heimeier).

„Rechtsanschluss“ oder „Anschluss rechts“ ist kein einheitlicher Begriff. Bei Kermi Diveo und Basic-D heißt es zum Beispiel: Beide Anschlüsse liegen im rechten Sammelrohr. Wo das Thermostat sitzt, ist damit nicht gesagt.

Beim Winkel-Eckventil von Kermi bedeutet „Rechtsanschluss“ sogar Thermostatkopf links. Maßgeblich ist das Datenblatt Ihres Modells.

Rein elektrisch

Ohne Verbindung zur Heizung, aber mit Steckdose oder Festanschluss im Bad. Eine neue Steckdose oder einen Festanschluss legt der Elektrofachbetrieb. Hersteller wie Vogel & Noot schreiben vor, dass der Heizkörper nicht direkt über der Steckdose hängen darf.

Mischbetrieb: Warmwasser plus Heizstab

Im Mischbetrieb hängt der Heizkörper an der Zentralheizung und hat zusätzlich einen elektrischen Heizstab. So wird er auch im Sommer warm. Der Heizstab sitzt unten in einem T-Stück, bei Zehnder im Rücklauf mit dem Rücklaufventil seitlich daran. Kermi erlaubt Vor- oder Rücklauf, maßgeblich ist die Herstelleranleitung.

Badheizkörper anschließen: Was Sie selbst tun und was der Fachbetrieb macht

Heizkörper schon gekauft? Das sollte der Betrieb vorher wissen

Betriebe montieren auch mitgebrachte Heizkörper. Fehlt aber ein Teil, wird ein zweiter Termin nötig. Schicken Sie deshalb vorab:

Badheizkörper tauschen: Passt der neue an die alten Anschlüsse?

Ein neuer Badheizkörper passt ohne Rohrumbau nur, wenn vier Maße zusammenpassen: die Anschlussart mit dem Abstand der Anschlüsse, der Abstand der Rohrmitte zur Wand, die Rohrführung aus Wand oder Boden und die Höhe über dem Boden. Die Armatur gleicht kaum etwas aus, der Hahnblock IMI Multilux 4 zum Beispiel ±1,0 mm. Wer einen Badheizkörper austauschen will, misst deshalb alle vier Maße vor dem Kauf.

Messblatt: So vergleichen Sie Anschluss und Maße von altem und neuem Heizkörper.

Die Werte sind Beispiele einzelner Modelle, keine allgemeine Regel. Verbindlich ist das Datenblatt Ihres neuen Heizkörpers.

Ein Hersteller-Set, das einen 50-mm-Mittelanschluss an Rohre mit anderem Abstand anpasst, haben wir in keinem Datenblatt gefunden. Kommt ein Heizstab dazu, verschiebt das T-Stück die Lage der Rohre zum Heizkörper (Kermi). Stimmt ein Maß nicht, klärt der Heizungsbauer beim Termin, ob eine andere Armatur reicht oder die Rohre versetzt werden müssen.

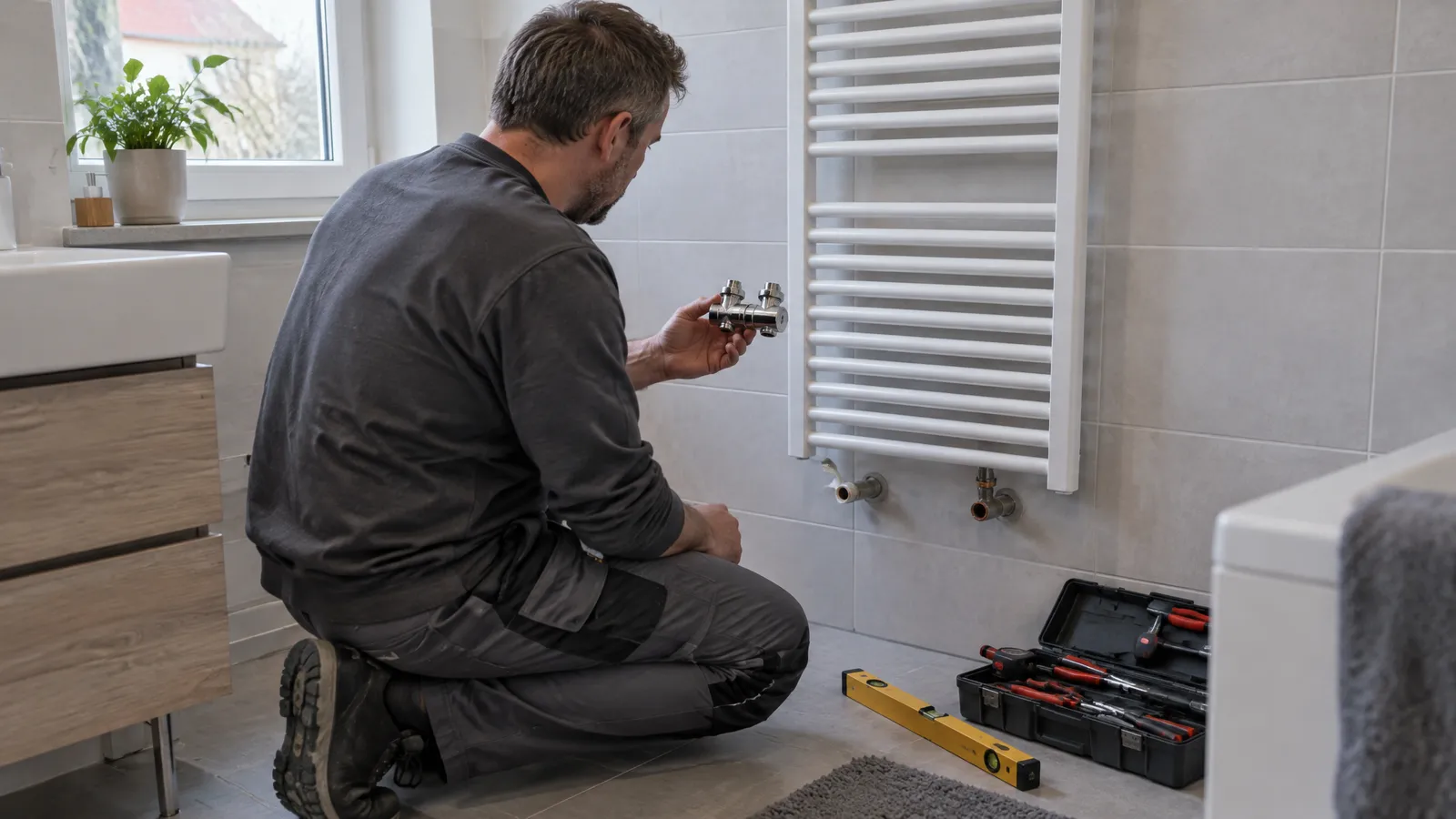

Badheizkörper montieren und anschließen: So läuft der Termin ab

So montiert und schließt der Heizungsbauer einen Bad- oder Handtuchheizkörper an:

Badheizkörper befestigen: Wand, Fliesen, Trockenbau

Für die Befestigung an der Wand liefern Hersteller meist Halter, Schrauben und Dübel mit. Beispiel Zehnder Tetris: Bohrungen mit Ø 8 mm, die Schrauben wählt man passend zur Wand. Kermi legt ein Set nach VDI 6036 bei, der Richtlinie zur Befestigung von Heizkörpern, und verlangt eine Prüfung der Tragfähigkeit der Wand vor Ort.

In Fliesen wird ohne Schlag gebohrt. In Trockenbauwänden braucht es meist eine Montageplatte oder Traverse. Denken Sie an das Gewicht nasser Handtücher.

Vorlauf und Rücklauf beim Badheizkörper: Wo gehört was hin?

Beim Mittelanschluss mit Hahnblock sind Vor- und Rücklauf an gängigen Armaturen frei wählbar, der Thermostatkopf kann links oder rechts sitzen (IMI Heimeier). Das Heizkörpermodell kann aber eine Seite vorgeben. Beim Seitenanschluss sitzt das Thermostatventil im Regelfall im Vorlauf, ein Pfeil am Ventil zeigt die Durchflussrichtung. Verbindlich ist die Anleitung des Heizkörpers.

Der Vorlauf ist das Rohr, das warmes Wasser von der Heizung zum Heizkörper bringt. Der Rücklauf führt das abgekühlte Wasser zurück.

Für Hahnblock, Vorlauf und Rücklauf gilt: Frei wählbar ist die Armatur, nicht jeder Heizkörper. Oventrop schreibt dazu, die Position sei „ggf. vom Heizkörpertyp abhängig“. Beim Kermi Diveo liegt der Vorlauf serienmäßig links, rechts ist er nur bis ca. 200 mbar Differenzdruck möglich, darüber drohen Geräusche.

Kann man einen Badheizkörper falsch anschließen?

Beim Hahnblock selbst kaum. Ob Ihr Badheizkörper den Vorlauf auf beiden Seiten zulässt, steht verbindlich in seiner Anleitung. Typische Fehler beim Anschließen liegen woanders:

• Einzelventile falsch herum: Das Thermostatventil am Seitenanschluss trägt einen Pfeil für die Durchflussrichtung. Sind Vor- und Rücklauf vertauscht, kann es klopfen. IMI Heimeier bietet dafür eigene Ventile für umgekehrte Flussrichtung an.
• Falsche Armatur an der Einrohrheizung: Hier fließt das Wasser nacheinander durch mehrere Heizkörper. Ohne Einrohr-Armatur mit Bypass kann ein geschlossenes Ventil den ganzen Rohrring und damit die folgenden Heizkörper lahmlegen.
• Im Mischbetrieb beide Ventile zu (siehe nächster Abschnitt).

Vorlauf und Rücklauf erkennen

• Anleitung des Heizkörpers: Sie nennt die Vorlaufseite oder erlaubt beide.
• Pfeil am Ventilgehäuse: Er zeigt bei Einzelventilen die Durchflussrichtung.
• Rohrführung: Der Heizungsbauer verfolgt, welches Rohr von der Heizung kommt.
• Rücklaufverschraubung: Sie sitzt am Rücklaufanschluss gegenüber oder unter dem Thermostatventil, beim Hahnblock ist sie im Block eingebaut.

Sind Sie unsicher, lassen Sie den Heizungsbauer vor dem Anschluss nachsehen.

Mischbetrieb mit Heizstab: das müssen Sie beachten

Strom im Bad: was für den Heizstab gilt

Für den Strom gilt seit dem 01.06.2025 die neue DIN VDE 0100-701 für Räume mit Badewanne oder Dusche (Stand September 2026). Die bisherigen Ausnahmen vom Fehlerstromschutzschalter (RCD) sind entfallen, Hersteller verlangen für den Heizstab einen RCD mit höchstens 30 mA. In welchem Abstand zu Wanne oder Dusche der Heizkörper hängen darf, legen Herstellerangabe und Elektrofachbetrieb fest.

Wer vor allem warme Füße möchte, kann auch eine Fußbodenheizung im Bad nachrüsten.

Was kostet es, einen Badheizkörper anschließen zu lassen?

Belastbare Durchschnittspreise gibt es nicht (Stand September 2026). Den Festpreis nennt der Betrieb nach dem Termin vor Ort. Den Aufwand bestimmen:

Was kostet der Austausch eines Badheizkörpers?

Beim Badheizkörper-Austausch hängt der Aufwand vor allem am Anschlussmaß. Passt der neue Heizkörper an die vorhandenen Rohre, bleibt es bei Montage und Armatur. Weicht das Maß ab, kommen Rohr- und oft Fliesenarbeiten dazu. Den Festpreis nennt der Betrieb nach dem Termin vor Ort.

Einen Pauschalpreis gibt es nicht, auch Hersteller wie Viessmann nennen keinen.

Förderung gibt es für einen einzelnen Badheizkörper meist nicht (Stand September 2026, Details in den Fragen unten).
